Tokarka CNC ze skośnym łożem do obróbki metali
Od początku istnienia firmy staliśmy się liderami w produkcji nowoczesnych tokarek CNC ze skośnym łożem do obróbki metali. Tokarki CNC serii VERA ze względu na swoją uniwersalność przeznaczone są do obróbki części m.in. w małych seriach, zapewniając powtarzalność obróbki z zachowaniem wysokiej precyzji. W zależności od wyposażenia możliwa jest obróbka części obrotowych z narzędziami stałymi, jak również w zaawansowanych wersjach maszyn – obróbka poza osią wrzeciona. Dodatkowym atutem naszych obrabiarek jest możliwość ich automatyzacji – co przyczynia się do maksymalnego zwiększania wydajności obróbki, a także usprawnienia obsługi i ograniczenia roli operatora. Tokarki serii VERA charakteryzuje duża sztywność poszczególnych węzłów konstrukcyjnych, dobre własności tłumiące korpusów, a także wysoka dynamika napędów i nowoczesne układy sterowania CNC. Zaletą tokarek VERA jest ich ponadczasowość, niezawodność i długa żywotność potwierdzona licznymi aplikacjami na rynku krajowym, jak i zagranicznym.
Główne odmiany tokarek:
- uchwytowe
- uchwytowo-kłowe
- uchwytowo-prętowe
- automaty dwusuportowe
Standardowe wyposażenie:
- przelotowe wrzeciono z uchwytem sterowanym cylindrem hydraulicznym
- prowadnice i przekładnie śrubowo-toczne z napięciem wstępnym
- głowica rewolwerowa
- elektroniczne kółka ręczne
- zasilacz hydrauliczny
- układ chłodziwa
- wózek na wióry
- ledowe oświetlenie przestrzeni obróbkowej
- podkładki wibroizolacyjne
- układ sterowania numerycznego Fanuc lub Siemens
- instrukcja obsługi i deklaracja zgodności CE
Opcjonalne wyposażenie:
- sonda narzędziowa
- liniał pomiarowy
- konik
- zewnętrzny prowadnik pręta 1500 lub 3000mm
- wyciągacz pręta
- wychwytywacz przedmiotów z pojemnikiem
- automatyczny podajnik pręta
- magazyno-podajnik pręta
- narzędzia napędzane
- pistolet ręczny na chłodziwo
- transporter wiórów

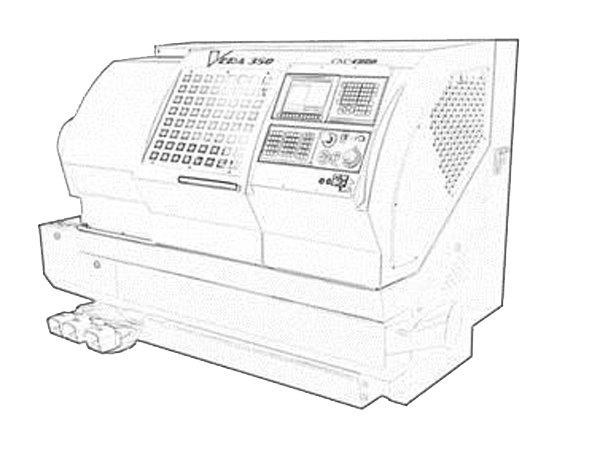

| Specyfkacja techniczna tokarki sterowanej numerycznie VERA 350/350C | ||
|---|---|---|
| PRZESTRZEŃ ROBOCZA | ||
| Przelot nad osłonami łoża | mm | 640 |
| Maks. średnica toczenia | mm | 350 / 450* |
| Maks. średnica toczenia nad suportem | mm | 300 |
| Maks. długość toczenia z konikiem (opcja) | mm | 450 |
| Maks. średnica obrabianego pręta przez wrzeciono | mm | 65 / 75** |
| WRZECIENNIK | ||
| Końcówka wrzeciona cylindryczna | mm | 140 |
| Zakres prędkości wrzeciona | obr/min | 30÷4500 |
| Zakres stałej mocy | obr/min | 1120÷4500 |
| Moc silnika wrzeciona S1-100% / S6-25% | kW | 11/15 |
| Maks. moment obrotowy na wrzecionie (S6-25%) | Nm | 128 |
| SUPORT | ||
| Przesuw w osi X / Z | mm | 210 / 480 |
| Szybki posuw w osiach X / Z | m/min | 25/25(30**) |
| GŁOWICA NARZĘDZIOWA (dla VERA350) | ||
| Liczba pozycji | szt. | 12 |
| System mocowania narzędzia | bezpośredni | |
| Przekrój trzonka noża | mm | 20 x 20 |
| Średnica uchwytu wytaczadła | mm | 32 |
| GŁOWICA z NARZĘDZIAMI OBROTOWYMI DIN5480 (dla VERA350C) | ||
| Liczba pozycji | szt. | 12 |
| System mocowania narzędzia | VDI | 30 |
| Największa średnica uchwytu wytaczadła | mm | 32 |
| Największa średnica wiertła | mm | 16 |
| Maksymalne obroty silnika narzędzi obrotowych | obr/min | 6000 |
| Narzędzie obrotowe moc S1/S6-25% | kW | 2,2 / 4,4 |
| Narzędzie obrotowe maks. moment S6-25% | Nm | 16 |
| KONIK (opcja) | ||
| Przesuw konika | mm | 350 |
| Siła docisku | kN | 0,5÷12 |
| ZBIORNIK CHŁODZIWA | ||
| Pojemność zbiornika chłodziwa | l | 140 |
| STEROWANIE CNC | ||
| FANUC | typ | 0i-TF |
| GABARYTY | ||
| Wymiary [długość x szerokość x wysokość] | cm | 235 x 165 x 173 |
| Masa tokarki | kg | ca. 3500/3650*** |
| Całkowita moc zainstalowana | kVA | 25 |
| Przyłącze elektryczne | V | 3x 400V AC (L1, L2, L3, N i PE x10 mm2) |
| Zabezpieczenie nadprądowe | A | 63 |
* nie dotyczy opcji z osią ”C”, dla tarczy z ograniczoną liczbą narzędzi wytaczarskich ØMAX=500mm
** opcja
*** dla wersji z konikiem
